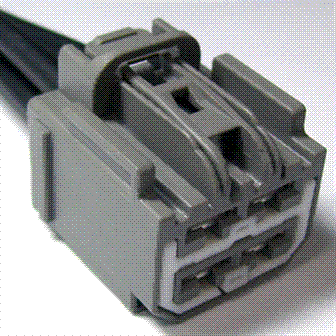

Connector End View (C341D) - DRIVER SEAT MODULE (DSM)
Connector:C341D
Description
DRIVER SEAT MODULE (DSM)
Color
Harness
14D231
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBX05 (VT-RD) | 14 | CTRL MOD. - POWER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | GD904 (BK-BU) | 14 | GROUND |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1177 |
Service Part Number: AU2Z-14S411-BHA Gauge: 10 Pin material: Tin Cavities: 4 Vehicle Uses Mating Connector WPT-1408 Resistor - Blower Motor (Front) Switch - Heater / A/C Blower (Front) |
