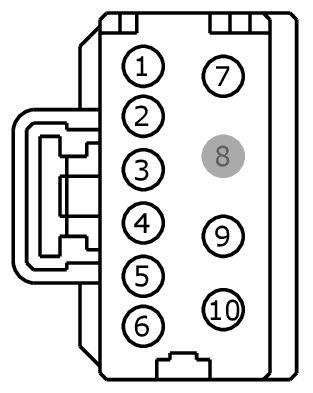

Connector End View (C341C) - DRIVER SEAT MODULE (DSM)
Connector:C341C
Description
DRIVER SEAT MODULE (DSM)
Color
OG
Harness
14D231
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RPS12 (YE-VT) | 14 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | |
| 2 | GD904 (BK-BU) | 14 | GROUND - DRIVER SEAT # SEAT SWITCH | |
| 3 | CPS02 (GY-YE) | 14 | CTRL MOD. - TILT | |
| 4 | CPS06 (GN-WH) | 14 | GROUND - SEAT # MEMORY MODULE HIGH CURRENT | |
| 5 | CPS07 (GY-BN) | 14 | CTRL MOD. - INCLINE | |
| 6 | CPS08 (VT-OG) | 14 | CTRL MOD. - RECLINE | |
| 7 | GD904 (BK-BU) | 14 | GROUND - DRIVER SEAT # SEAT SWITCH | |
| 8 | * | * | Not Used | |
| 9 | CPS05 (BU-WH) | 14 | CTRL MOD. - HEIGHT UP | |
| 10 | CPS04 (YE-OG) | 14 | CTRL MOD. - HEIGHT DOWN |

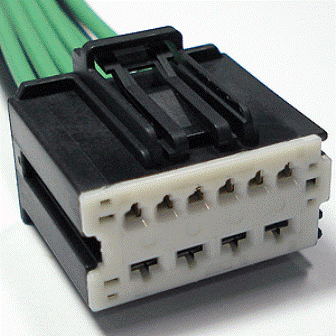

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1042 |
Service Part Number: AU2Z-14S411-CA Gauge: 12 14 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Module - Transfer Case Shift Control |
