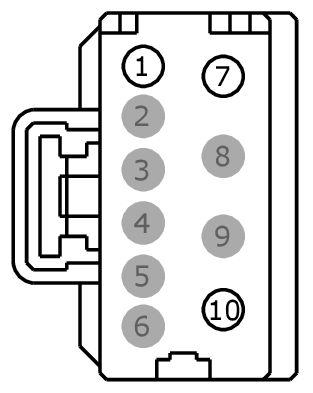

Connector End View (C341B) - DRIVER SEAT MODULE (DSM)
Connector:C341B
Description
DRIVER SEAT MODULE (DSM)
Color
BN
Harness
14D231
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS03 (VT-GY) | 14 | CTRL MOD. - DRIVER SEAT TILT | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CPS01 (GN-BU) | 14 | POWER - SEAT FORWARD | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CBX03 (BU-RD) | 14 | POWER - VBATT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1354 |
Service Part Number: DU2Z-14S411-ADA Gauge: 14 16 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Radio - Amplifier |
