Connector End View (C340) - INLINE
InlineC340
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

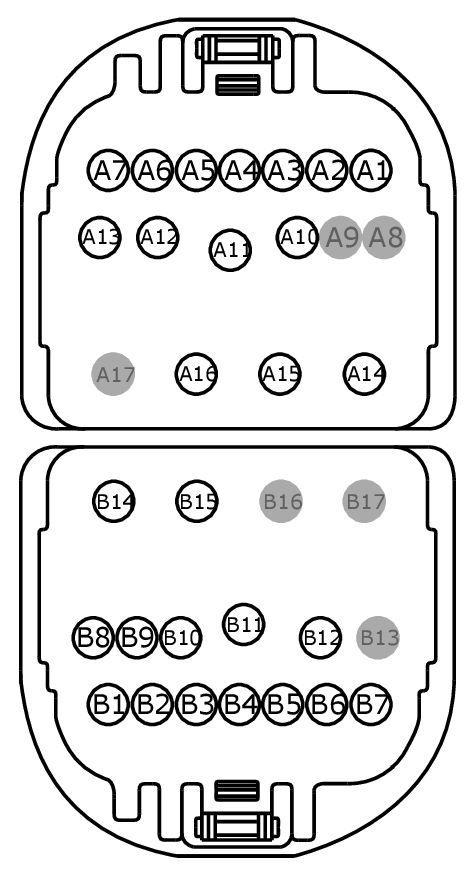

MALE
Harness 14K138
| Pin | Circuit | Gauge | Qualifier |
| A1 | CPM25 (GY) | 20 | |
| A2 | CPM21 (YE-VT) | 20 | |
| A3 | CPM20 (BN-WH) | 20 | |
| A4 | CPL55 (BU) | 20 | |
| A5 | CRB02 (BU-BN) | 22 | w/o door module |
| A5 | RPK39 (VT-OG) | 22 | |
| A6 | RPK02 (GY-YE) | 22 | |
| A7 | CRD17 (GY) | 20 | w/o door module |
| A7 | VPK02 (VT-WH) | 22 | |
| A8 | * | * | |
| A9 | * | * | |
| A10 | VLN04 (VT-GY) | 20 | |
| A11 | SBR03 (BU-RD) | 18 | |
| A12 | CPK20 (BN-GN) | 20 | |
| A12 | CPL76 (BN-YE) | 14 | w/o door module |
| A13 | CPK24 (BU-GY) | 20 | |
| A14 | CBR28 (GY-VT) | 12 | w/o door module |
| A14 | SBR05 (GY-RD) | 12 | |
| A15 | CPW12 (GN-OG) | 12 | |
| A16 | CPW13 (BN-YE) | 12 | |
| A16 | VPW33 (VT-BN) | 20 | |
| A17 | * | * | |
| B1 | CPL31 (WH) | 22 | |
| B2 | VME10 (WH-VT) | 18 | |
| B3 | RME10 (WH-OG) | 18 | |
| B4 | CPL42 (GY-YE) | 20 | |
| B5 | CPL43 (VT-OG) | 20 | |
| B6 | VR237 (BN-WH) | 20 | |
| B7 | RR175 (YE-OG) | 20 | |
| B8 | CPL35 (BU) | 22 | |
| B9 | CLN17 (BU-WH) | 20 | |
| B10 | CBP17 (BN-GN) | 20 | |
| B11 | GD240 (BK-GN) | 12 | |
| B12 | CPL75 (BN-WH) | 14 | |
| B13 | * | * | |
| B14 | VDB07 (VT-OG) | 18 | |
| B15 | VDB06 (GY-OG) | 18 | |
| B16 | * | * | |
| B17 | * | * |

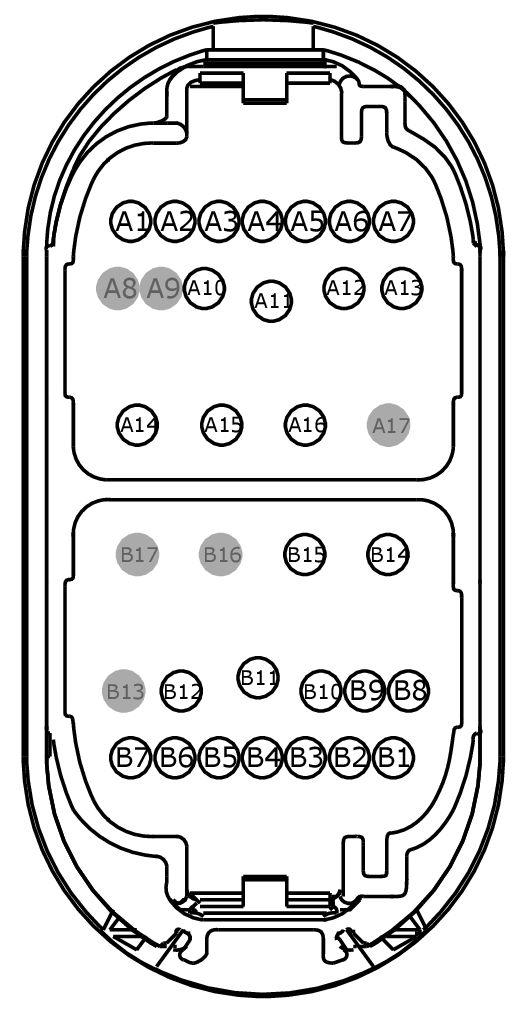

FEMALE
Harness 14014
| Pin | Circuit | Gauge | Qualifier |
| A1 | CPM25 (GY) | 20 | |
| A2 | CPM21 (YE-VT) | 20 | |
| A3 | CPM20 (BN-WH) | 20 | |
| A4 | CPL55 (BU) | 22 | 14014 |
| A5 | CRB02 (BU-BN) | 22 | w/o door module |
| A5 | RPK39 (VT-OG) | 22 | |
| A6 | RPK02 (GY-YE) | 22 | 14014 |
| A7 | CRD17 (GY) | 20 | w/o door module |
| A7 | VPK02 (VT-WH) | 22 | 14014 |
| A8 | * | * | 14014 |
| A9 | * | * | 14014 |
| A10 | VLN04 (VT-GY) | 22 | 14014 |
| A11 | SBR03 (BU-RD) | 22 | 14014 |
| A12 | CPK20 (BN-GN) | 22 | 14014 |
| A12 | CPL76 (BN-YE) | 14 | w/o door module |
| A13 | CPK24 (BU-GY) | 22 | 14014 |
| A14 | CBR28 (GY-VT) | 12 | w/o door module |
| A14 | SBR05 (GY-RD) | 12 | |
| A15 | CPW12 (GN-OG) | 12 | |
| A16 | CPW13 (BN-YE) | 12 | |
| A16 | VPW33 (VT-BN) | 22 | 14014 - with door module |
| A17 | * | * | 14014 |
| B1 | CPL31 (WH) | 22 | |
| B2 | VME10 (WH-VT) | 18 | |
| B3 | RME10 (WH-OG) | 18 | |
| B4 | CPL42 (GY-YE) | 22 | 14014 |
| B5 | CPL43 (VT-OG) | 22 | 14014 |
| B6 | VR237 (BN-WH) | 20 | |
| B7 | RR175 (YE-OG) | 20 | |
| B8 | CPL35 (BU) | 22 | |
| B9 | CLN38 (BU-WH) | 20 | 14014 |
| B10 | CBP17 (BN-GN) | 20 | |
| B11 | GD240 (BK-GN) | 12 | |
| B12 | CPL75 (BN-WH) | 14 | |
| B13 | * | * | 14014 |
| B14 | VDB07 (VT-OG) | 22 | 14014 |
| B15 | VDB06 (GY-OG) | 22 | 14014 |
| B16 | * | * | 14014 |
| B17 | * | * | 14014 |
