Connector End View (C810) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C810 | INLINE | BK | 1401414026 | Not Available | ||||

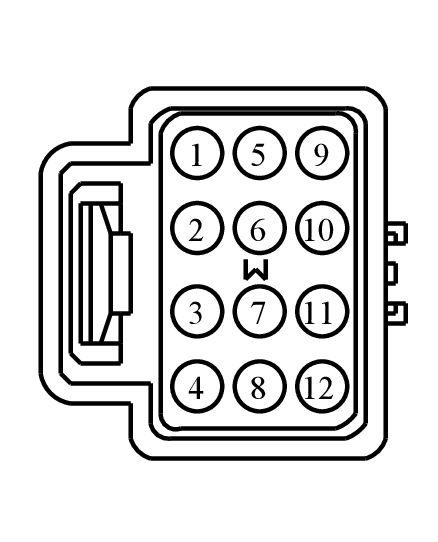

MALE
Harness
14014

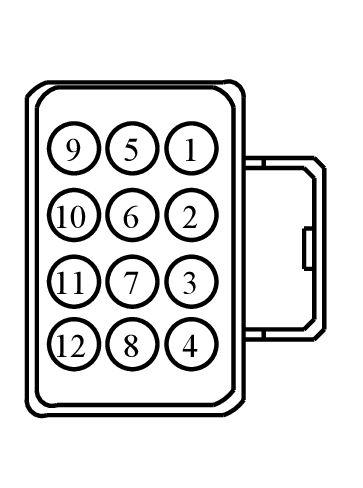

FEMALE
Harness
14026
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL39 (YE) | 22 | N/A | |||
| 2 | VPW33 (VT-BN) | 22 | N/A | |||
| 3 | RPW09 (BN-WH) | 12 | N/A | |||
| 3 | SBR04 (GN-RD) | 12 | N/A | |||
| 4 | CPW17 (BN-GN) | 12 | N/A | |||
| 4 | GD140 (BK-GN) | 12 | N/A | |||
| 5 | CPL11 (GY-BN) | 16 | N/A | |||
| 6 | CPL53 (WH-OG) | 16 | N/A | |||
| 7 | CPL12 (VT-OG) | 16 | N/A | |||
| 8 | GD140 (BK-GN) | 16 | N/A | |||
| 9 | CPW18 (GY-VT) | 12 | N/A | |||
| 10 | CPL53 (WH-OG) | 18 | N/A | |||
| 11 | VME12 (BN-WH) | 18 | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL39 (BK) | 20 | N/A | |||
| 2 | VPW33 (BK) | 20 | N/A | |||
| 3 | RPW09 (BK) | 14 | N/A | |||
| 3 | SBR04 (BK) | 14 | N/A | |||
| 4 | CPW23 (BK) | 14 | N/A | |||
| 4 | GD140 (BK) | 14 | N/A | |||
| 5 | CPL11 (BK) | 16 | N/A | |||
| 6 | CPL53 (BK) | 16 | N/A | |||
| 7 | CPL12 (BK) | 16 | N/A | |||
| 8 | GD140 (BK) | 18 | N/A | |||
| 9 | CPW24 (BK) | 14 | N/A | |||
| 10 | CPL53 (BK) | 16 | N/A | |||
| 11 | VME12 (BK) | 18 | N/A | |||
