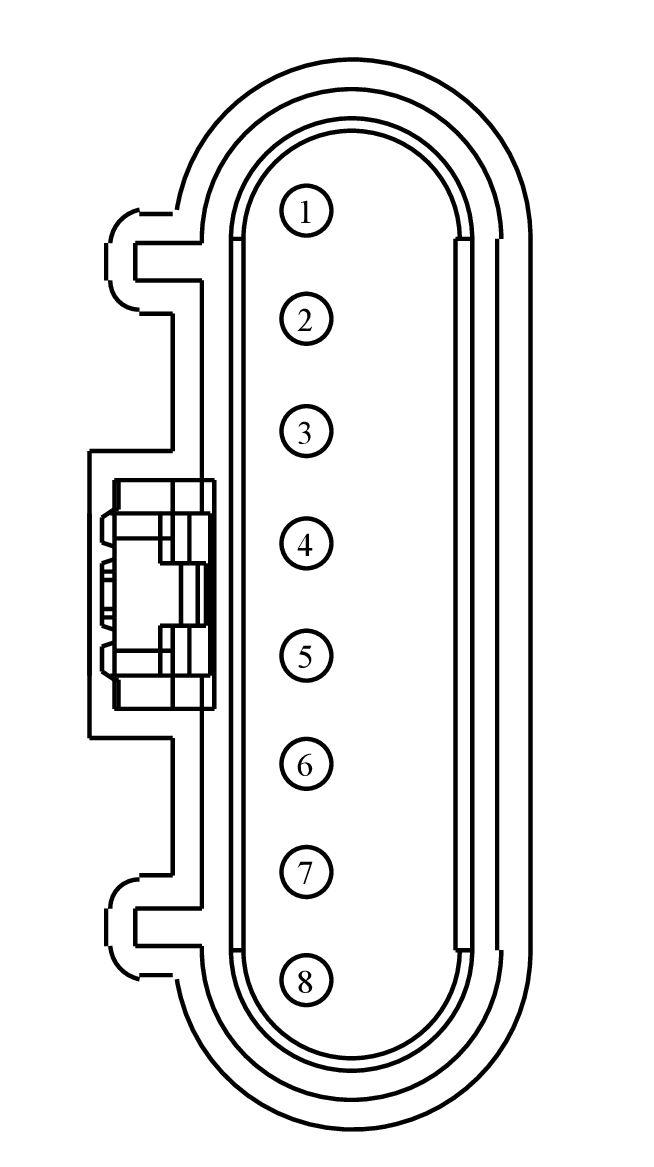

Connector End View (C609) - PASSENGER DOOR LATCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C609 | PASSENGER DOOR LATCH | BK | 14K138 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL51 (BK) | 16 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | LHD WITHOUT DOOR MODULES | N/A | |||
| 1 | CPL66 (BK) | 20 | SWITCH - VALET MODE # SET | N/A | ||||
| 2 | CPL02 (BK) | 16 | SWITCH - UNLOCK REAR PASSENGER SIDE | LHD WITHOUT DOOR MODULES | N/A | |||
| 2 | CPL65 (BK) | 20 | SWITCH - VALET MODE # SET | LHD WITH DOOR MODULES | N/A | |||
| 3 | CPL06 (BK) | 16 | SWITCH - UNLOCK REAR PASSENGER SIDE | LHD WITHOUT DOOR MODULES | N/A | |||
| 3 | CPL07 (BK) | 20 | CTRL MOD. - DOOR LOCK # DOUBLE LOCK PASSENGER | LHD WITH DOOR MODULES | N/A | |||
| 3 | CPL31 (BK) | 20 | SWITCH - LATCH PASSENGER # AJAR | RHD | N/A | |||
| 4 | RPL63 (BK) | 22 | CTRL MOD. - DOOR LOCK # LATCH DRIVER | LHD WITHOUT DOOR MODULES | N/A | |||
| 4 | RPL64 (BK) | 22 | CTRL MOD. - DOOR LOCK # LATCH PASSENGER | LHD WITH DOOR MODULES | N/A | |||
| 5 | CPL11 (BK) | 16 | CTRL MOD. - DOOR LOCK # DRIVER LOCK | LHD | N/A | |||
| 5 | CPL35 (BK) | 22 | SWITCH - LATCH PASSENGER # UNLOCK | FNA WITH DOOR MODULES | N/A | |||
| 5 | RPL63 (BK) | 22 | CTRL MOD. - DOOR LOCK # LATCH DRIVER | N/A | ||||
| 5 | RPL64 (BK) | 22 | CTRL MOD. - DOOR LOCK # LATCH PASSENGER | RHD WITH DOOR MODULES | N/A | |||
| 6 | CPL06 (BK) | 16 | SWITCH - UNLOCK REAR PASSENGER SIDE | RHD WITHOUT DOOR MODULES | N/A | |||
| 6 | CPL07 (BK) | 20 | CTRL MOD. - DOOR LOCK # DOUBLE LOCK PASSENGER | RHD | N/A | |||
| 6 | CPL31 (BK) | 20 | SWITCH - LATCH PASSENGER # AJAR | LHD WITHOUT DOOR MODULES | N/A | |||
| 7 | CPL02 (BK) | 16 | SWITCH - UNLOCK REAR PASSENGER SIDE | RHD WITHOUT DOOR MODULES | N/A | |||
| 7 | CPL66 (BK) | 20 | SWITCH - VALET MODE # SET | RHD WITH DOOR MODULES | N/A | |||
| 8 | CPL51 (BK) | 16 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | N/A | ||||
| 8 | CPL65 (BK) | 20 | SWITCH - VALET MODE # SET | RHD | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1366
Service Part Number:
3U2Z-14S411-MBB
Gauge:
16
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Actuator - Door Lock - LH - Front
- Actuator - Door Lock - LH - Rear
- Actuator - Door Lock - RH - Front
- Actuator - Door Lock - RH - Rear
- Module - Liftgate
- Switch - Door Ajar / Interior Lamp
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Sliding Door Contact
