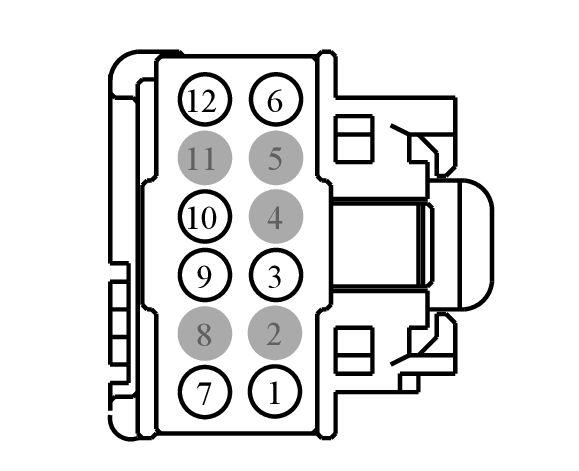

Connector End View (C2035) - PARKING AID SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2035 | PARKING AID SWITCH | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCA58 (YE-GN) | 22 | SWITCH - IVD/TCS DISABLE | FNA | N/A | |||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CMP18 (GN-BN) | 26 | SWITCH - PARKING AID | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CLN17 (BN) | 22 | SWITCH - IP/SWITCH ILLUMINATION | N/A | ||||
| 7 | CMP02 (GN-BU) | 22 | CTRL MOD. - PARKING AID # INDICATOR STATUS | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | LYA03 (YE-VT) | 26 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR | N/A | ||||
| 10 | CYD03 (BN-YE) | 26 | CTRL MOD. - DC/DC CONVERTER # INTERLOCK POS (DCINT+) | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | GD133 (BK-VT) | 22 | GROUND - PILLAR A LEFT | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1574
Service Part Number:
4U2Z-14S411-MC
Gauge:
20
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Switch - Center Stack (Multipurpose)
- Switch - Multifunction
Pigtail Kit Part Number WPT-1360
Service Part Number:
4U2Z-14S411-MB
Gauge:
20
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Switch - Center Stack (Multipurpose)
- Switch - Multifunction
