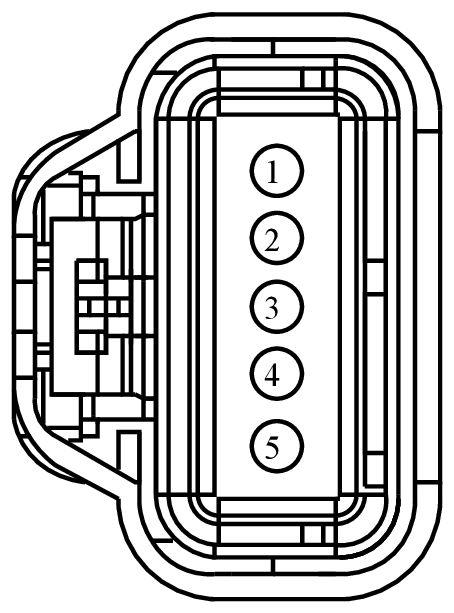

Connector End View (C1389) - EXHAUST GAS RECIRCULATION (EGR) VALVE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1389 | EXHAUST GAS RECIRCULATION (EGR) VALVE | BK | 12A690 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 95BG-14474-TAA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE139 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | 95BG-14474-TAA | ||||
| 2 | CE102 (YE-BU) | 18 | SWITCH - STARTER | 95BG-14474-TAA | ||||
| 3 | RE139 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) | 95BG-14474-TAA | ||||
| 4 | CE101 (WH-VT) | 18 | SWITCH - STARTER | 95BG-14474-TAA | ||||
| 5 | VE721 (WH-OG) | 20 | SENSOR - DELTA PRESSURE FEEDBACK EGR (DPFE) | 95BG-14474-TAA | ||||
