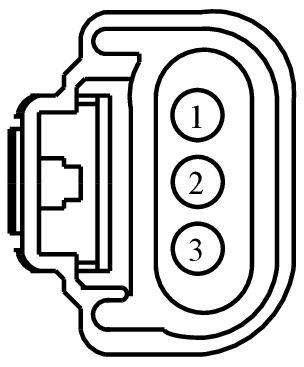

Connector End View (C1068) - DIFFERENTIAL PRESSURE FEEDBACK EXHAUST GAS RECIRCULATION (EGR) SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1068 | DIFFERENTIAL PRESSURE FEEDBACK EXHAUST GAS RECIRCULATION (EGR) SENSOR | GY | 12A690 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-UA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE147 (WH-BU) | 20 | CTRL MOD. - POWERTRAIN # EXHAUST GAS RECIRCUL. VALVE | 7C3T-14474-UA | ||||
| 2 | VE713 (GN-OG) | 20 | SENSOR - DELTA PRESSURE FEEDBACK EGR (DPFE) | 7C3T-14474-UA | ||||
| 3 | LE147 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # ENGINE OIL QUALITY SENSOR | 7C3T-14474-UA | ||||

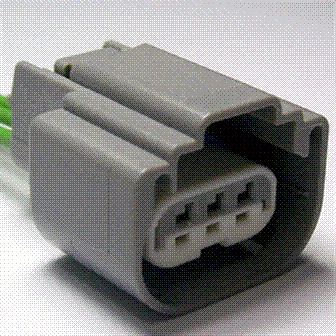

Available Pigtail Kits
Pigtail Kit Part Number WPT-1337
Service Part Number:
9U2Z-14S411-AB
Gauge:
16
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Sensor - Brake Booster Travel
- Sensor - Brake Pressure
- Sensor - Brake Vacuum
- Sensor - Manifold Absolute Pressure (MAP)
- Sensor - Occupant Classification
Pigtail Kit Part Number WPT-1500
Service Part Number:
9U2Z-14S411-AC
Gauge:
16
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Lamp - Headlamp - High/Low Beam
- Sensor - Brake Booster Travel
- Sensor - Brake Pressure
- Sensor - Brake Vacuum
- Sensor - Delta Pressure Feedback EGR
- Sensor - Fuel Tank Pressure Transducer
- Sensor - Manifold Absolute Pressure (MAP)
- Sensor - Occupant Classification
