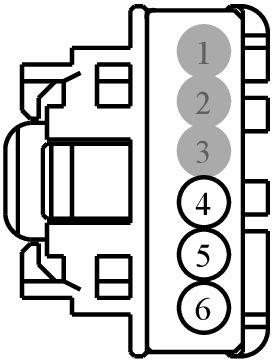

Connector End View (C903) - INTERIOR LAMP, RIGHT FRONT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C903 | INTERIOR LAMP, RIGHT FRONT | BK | 14335 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CBP17 (BN-GN) | 20 | FUSE - 17 OR CIRCUIT BREAKER | N/A | ||||
| 5 | CBP17 (BN-GN) | 20 | FUSE - 17 OR CIRCUIT BREAKER | N/A | ||||
| 6 | CBP17 (BN-GN) | 20 | FUSE - 17 OR CIRCUIT BREAKER | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1249
Service Part Number:
3U2Z-14S411-BYAC
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Lamp - Dome
- Lamp - Storage Compartment - Cargo
- Motor - Heater A/C Mode Door
- Motor - Heater/AC Blend Door
- Motor - Heater/AC Inlet Door
- Switch - Hazard Warning
- Switch - Heated Seat
- Switch - Heater A/C Blower (Rear)
- Switch - Speed Control
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C903 | INTERIOR LAMP, RIGHT FRONT | BK | 14335 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CBP17 (BN-GN) | 20 | FUSE - 17 OR CIRCUIT BREAKER | N/A | ||||
| 5 | CBP17 (BN-GN) | 20 | FUSE - 17 OR CIRCUIT BREAKER | N/A | ||||
| 6 | CBP17 (BN-GN) | 20 | FUSE - 17 OR CIRCUIT BREAKER | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1249
Service Part Number:
3U2Z-14S411-BYAC
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Lamp - Dome
- Lamp - Storage Compartment - Cargo
- Motor - Heater A/C Mode Door
- Motor - Heater/AC Blend Door
- Motor - Heater/AC Inlet Door
- Switch - Hazard Warning
- Switch - Heated Seat
- Switch - Heater A/C Blower (Rear)
- Switch - Speed Control
