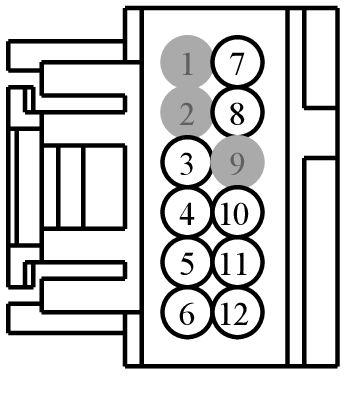

Connector End View (C2096) - FLOOR SHIFTER
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2096 | FLOOR SHIFTER | GY | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CET34 (BN-GN) | 22 | CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 2 (SS2) | N/A | ||||
| 4 | RET42 (GN-VT) | 22 | CTRL MOD. - POWERTRAIN # SENSOR OUTPUT SHAFT SPEED (OSS) | N/A | ||||
| 5 | CET61 (BN-VT) | 22 | TRANSAXLE MANAGEMENT UNIT - MOTOR TORQUE AC SENSOR (TMAC) | N/A | ||||
| 6 | CET62 (WH-GN) | 22 | TRANSAXLE MANAGEMENT UNIT - MOTOR TORQUE AC SENSOR (TMAC) | N/A | ||||
| 7 | CLN17 (BN) | 22 | SWITCH - IP/SWITCH ILLUMINATION | N/A | ||||
| 8 | GD133 (BK) | 20 | GROUND - PILLAR A LEFT | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CDC41 (WH-BN) | 20 | SWITCH - STARTER | N/A | ||||
| 11 | GD133 (BK) | 20 | GROUND - PILLAR A LEFT | N/A | ||||
| 12 | CET52 (GN) | 20 | SWITCH - TRANSMISSION PARK DETECT | N/A | ||||

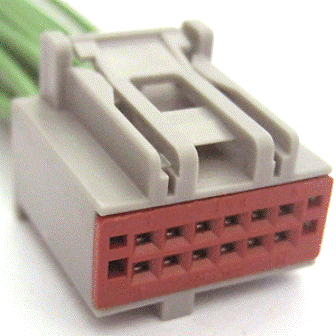

Available Pigtail Kits
Pigtail Kit Part Number WPT-949
Service Part Number:
3U2Z-14S411-BMAB
Gauge:
18
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Control - Navigation Display
- Module - Driver Door
- Module - Front Interface
- Monitor - Video/DVD
- Switch - Gear Shift Select/Neutral Safety
