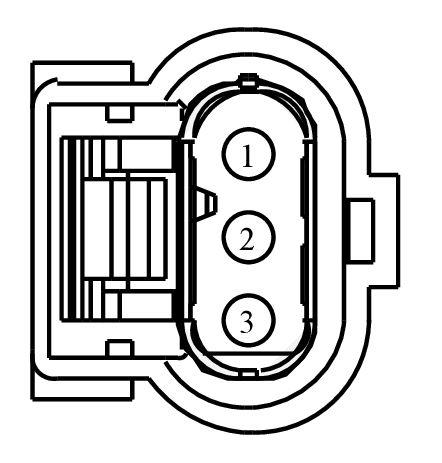

Connector End View (C1691) - FUEL PRESSURE SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1691 | FUEL PRESSURE SENSOR | BK | 12A690 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-SA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE761 (BN-BU) | 18 | SENSOR - INTERMEDIATE SHAFT SPEED (ISS) | AU5T-14474-SA | ||||
| 2 | RE238 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL TEMP. SENSOR | NA | ||||
| 3 | LE238 (GY) | 20 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE SENSOR | NA | ||||

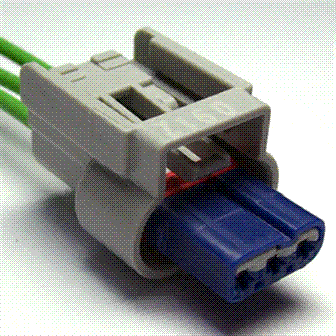

Available Pigtail Kits
Pigtail Kit Part Number WPT-1308
Service Part Number:
CU2Z-14S411-AVA
Gauge:
18
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
- Sensor - Fuel Low Pressure
