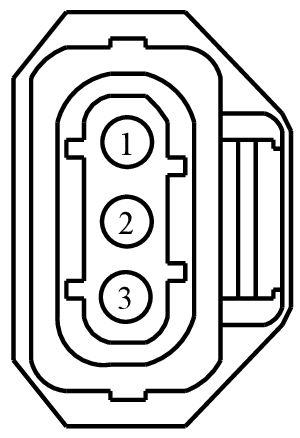

Connector End View (C1076) - FUEL HEATER
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1076 | FUEL HEATER | BK | 12A690 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-ZA | Not Available | |
| EU5T-14474-YA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB36 (YE-GY) | 14 | FUSE - 36 OR CIRCUIT BREAKER | EU5T-14474-ZA | ||||
| 2 | VE271 (GY) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | EU5T-14474-YA | ||||
| 3 | GD129 (BK-GN) | 14 | GROUND - CROSS CAR BEAM # 3RD STUD | EU5T-14474-ZA | ||||
| 3 | GD120 (BK-GN) | 14 | GROUND - FENDER FRONT LEFT | 1.5L | N/A | |||
