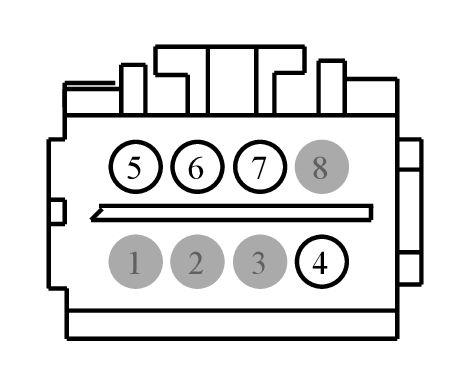

Connector End View (C329) - HEATED SEAT MODULE, PASSENGER SIDE FRONT
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C329 | HEATED SEAT MODULE, PASSENGER SIDE FRONT | BU | 1968438 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * (YE) | * | GROUND - PILLAR D RIGHT | N/A | ||||
| 5 | * (BN) | * | FUSE OUTPUT OR CIRCUIT BREAKER | N/A | ||||
| 6 | * (BK) | * | SWITCH - SEATS HEATER | N/A | ||||
| 7 | * (YE-BK) | * | PASSENGER HEATER FEED | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
