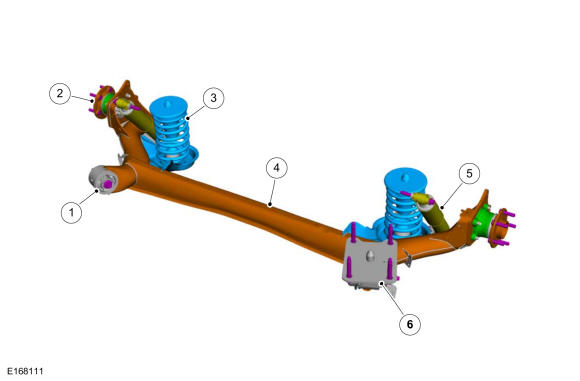

Rear Suspension - Component Location
Rear Suspension - Component Location
Courtesy of FORD MOTOR COMPANY
Item
Description
1
Twist-beam rear axle receiver bearing
2
wheel hub assembly,
3
Spring
4
Twist-beam rear axle
5
Shock absorber
6
Mount for twist-beam rear axle
