Pinpoint Test Kg: Fuel Injector: Introduction
This pinpoint test is intended to diagnose the following:
- fuel injectors (9F593)
- injector relay
- harness circuits: INJ1, INJ2, INJ3, INJ4, INJ5, INJ6, INJ7, INJ8, INJ9, INJ10 INJRLY, INJPWRM and VPWR
- PCM (12A650)
| Pin | Circuit |
|---|---|
| 5 | VPWR (Vehicle Power) |
| 1 | INJRLY (Injector Relay) |
| 2, 3 | B+ (Battery Positive Voltage) |

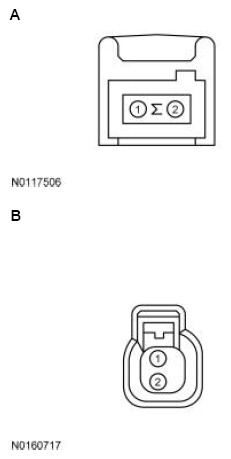

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| EcoSport 1.6L, KA 1.5L |
A | 2 1 |
INJ VPWR |
| Fiesta | B | 2 1 |
INJ VPWR |
| All other vehicles | B | 1 2 |
INJ VPWR |
Powertrain Control Module (PCM) Connector
For PCM connector views or reference values, refer to REFERENCE VALUES .
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 6.2L, Mustang 5.0L |
198 PIN | E1 E62 E46 E3 E2 E31 E61 E16 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 |
| E-Series 6.8L, F-650/F-750 |
198 PIN | E1 E31 E61 E63 E3 E2 E46 E62 E64 E16 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 INJ9 INJ10 |
| EcoSport 2.0L Manual Transmission, EcoSport 1.6L |
80 PIN | E6 E13 E11 E7 |
INJ1 INJ2 INJ3 INJ4 |
| EcoSport 2.0L Automatic Transmission | 128 PIN | E15 E4 E5 E3 |
INJ1 INJ2 INJ3 INJ4 |
| Escape/Kuga | 198 PIN | E52 E55 E53 E54 |
INJ1 INJ2 INJ3 INJ4 |
| Explorer, MKX, Mustang 3.7L |
198 PIN | E1 E3 E31 E2 E16 E46 E18 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJPWRM |
| F-150 GTDI 3.5L | 198 PIN | E43 E30 E45 E58 E42 E72 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 |
| F-150 5.0L | 198 PIN | E1 E16 E2 E63 E46 E31 E3 E62 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 |
| F-Series Super Duty 6.2L | 198 PIN | E1 E62 E46 E3 E2 E31 E61 E16 B49 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 INJPWRM |
| F-Series Super Duty 6.8L | 198 PIN | E1 E31 E61 E63 E3 E2 E46 E62 E64 E16 B21 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 INJ9 INJ10 INJPWRM |
| Fiesta | 128 PIN | E34 E45 E44 E46 |
INJ1 INJ2 INJ3 INJ4 |
| Flex GTDI 3.5L, MKT 3.5L, Taurus GTDI 3.5L |
198 PIN | B21 | INJPWRM |
| Flex TiVCT 3.5L, MKT 3.7L, Taurus TiVCT 3.5L |
198 PIN | E1 E3 E31 E2 E16 E46 |
B21 INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJPWRM |
| Ford GT | 198 PIN | B81 B80 B22 B40 B21 B16 B95 B42 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJPWRM INJRLY |
| Fusion | 198 PIN | E52 E55 E53 E54 B21 |
INJ1 INJ2 INJ3 INJ4 INJPWRM |
| KA 1.0L | 128 PIN | E35 E44 E45 E29 |
INJ1 INJ2 INJ3 INJPWRM |
| KA 1.5L | 128 PIN | E35 E44 E45 E47 E29 |
INJ1 INJ2 INJ3 INJ4 INJPWRM |
| Motorhome/Stripped Chassis/Step Van | 198 PIN | E1 E31 E61 E63 E3 E2 E46 E62 E64 E16 E18 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 INJ9 INJ10 INJPWRM |
| Mustang 5.2L | 198 PIN | E1 E61 E31 E3 E2 E62 E46 E16 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 |
| Transit Connect | 198 PIN | B52 B55 B53 B54 |
INJ1 INJ2 INJ3 INJ4 |
| All other vehicles | 198 PIN | E1 E3 E31 E2 E16 E46 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 |
