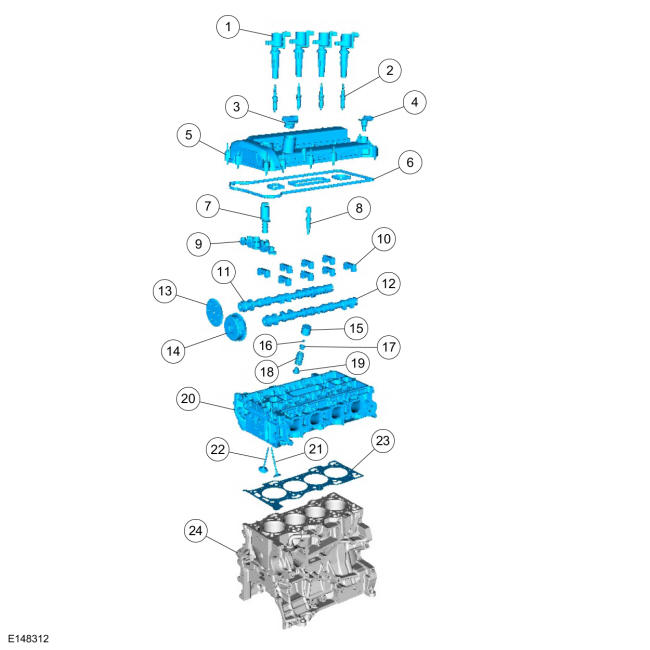

| 1 |
- |
Coil-on-plug assembly (4 required) |
| 2 |
- |
Spark plug (4 required) |
| 3 |
- |
Oil filler cap |
| 4 |
- |
CMP sensor |
| 5 |
- |
Valve cover |
| 6 |
- |
Valve cover gasket |
| 7 |
- |
VCT oil control solenoid |
| 8 |
- |
CHT sensor |
| 9 |
- |
Mega cap |
| 10 |
- |
Camshaft bearing cap (8 required) |
| 11 |
- |
Camshaft (exhaust) |
| 12 |
- |
Camshaft (intake) |
| 13 |
- |
Camshaft sprocket |
| 14 |
- |
VCT actuator |
| 15 |
- |
Valve tappet (16 required) |
| 16 |
- |
Valve collet (16 required) |
| 17 |
- |
Valve spring retainer (16 required) |
| 18 |
- |
Valve spring (16 required) |
| 19 |
- |
Valve stem seal (16 required) |
| 20 |
- |
Cylinder head |
| 21 |
- |
Exhaust valve (8 required) |
| 22 |
- |
Intake valve (8 required) |
| 23 |
- |
Head gasket |
| 24 |
- |
Cylinder block |
