Connector End View (C710) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C710 | INLINE | BK | 1401414027 | Not Available | ||||

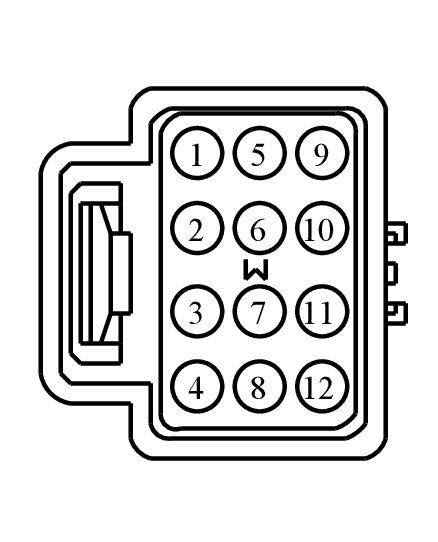

MALE
Harness
14014

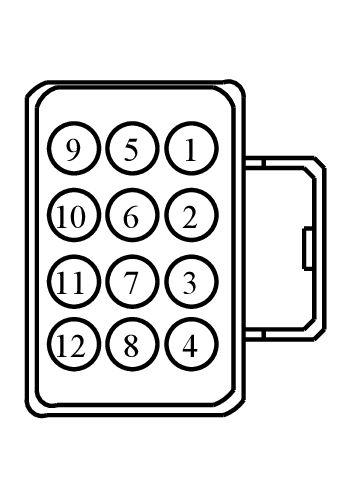

FEMALE
Harness
14027
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL36 (GN) | 22 | N/A | |||
| 2 | VPW32 (GY-BU) | 22 | N/A | |||
| 3 | RPW09 (BN-WH) | 12 | N/A | |||
| 3 | SBR03 (BU-RD) | 12 | N/A | |||
| 4 | CPW15 (YE) | 12 | N/A | |||
| 4 | GD134 (BK-VT) | 12 | N/A | |||
| 5 | CPL11 (GY-BN) | 16 | N/A | |||
| 6 | CPL53 (WH-OG) | 16 | N/A | |||
| 7 | CPL12 (VT-OG) | 16 | N/A | |||
| 8 | GD134 (BK-VT) | 16 | N/A | |||
| 9 | CPW16 (BU-OG) | 12 | N/A | |||
| 10 | CPL53 (WH-OG) | 18 | N/A | |||
| 11 | VME09 (WH-GN) | 18 | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPL36 (BK) | 20 | N/A | |||
| 2 | VPW32 (BK) | 20 | N/A | |||
| 3 | RPW07 (BK) | 14 | N/A | |||
| 3 | SBR03 (BK) | 14 | N/A | |||
| 4 | CPW21 (BK) | 14 | N/A | |||
| 4 | GD134 (BK) | 14 | N/A | |||
| 5 | CPL11 (BK) | 16 | N/A | |||
| 6 | CPL53 (BK) | 16 | N/A | |||
| 7 | CPL12 (BK) | 16 | N/A | |||
| 8 | GD134 (BK) | 18 | N/A | |||
| 9 | CPW22 (BK) | 14 | N/A | |||
| 10 | CPL53 (BK) | 16 | N/A | |||
| 11 | VME09 (BK) | 18 | N/A | |||
