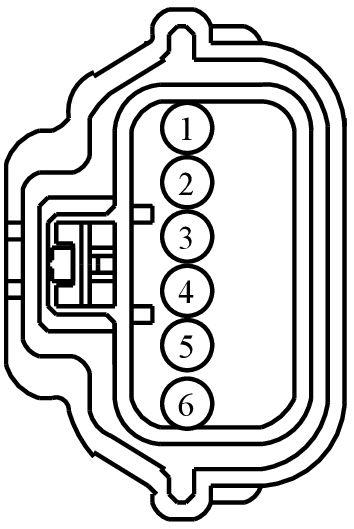

Connector End View (C3159) - OCCUPANT CLASSIFICATION SYSTEM MODULE (OCSM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3159 | OCCUPANT CLASSIFICATION SYSTEM MODULE (OCSM) | 14B723 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VR223 (BU-WH) | 20 | SENSOR - OCCUPANT CLASSIFICATION PRESSURE | N/A | ||||
| 2 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | N/A | ||||
| 3 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | N/A | ||||
| 4 | GD140 (BK-GN) | 20 | GROUND - COWL SIDE/PILLAR A RIGHT # 3RD POINT | N/A | ||||
| 5 | CR210 (VT) | 20 | BELT TENSION SENSOR - VREF | N/A | ||||
| 6 | VR210 (BU-BN) | 20 | SENSOR - SEAT BELT TENSION FRONT PASSENGER OUTBOARD | N/A | ||||

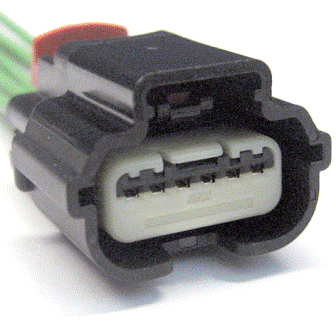

Available Pigtail Kits
Pigtail Kit Part Number WPT-1338
Service Part Number:
9U2Z-14S411-BB
Gauge:
20
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Actuator - Door Lock - LH - Front
- Actuator - Door Lock - LH - Rear
- Actuator - Door Lock - RH - Front
- Actuator - Door Lock - RH - Rear
- Module - Occupant Classification
- Sensor - Acceleration Pedal Position
- Sensor - Transmission Range
- Switch - Door Ajar / Interior Lamp
Pigtail Kit Part Number WPT-929
Service Part Number:
9U2Z-14S411-BA
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Actuator - Door Lock - LH - Front
- Actuator - Door Lock - LH - Rear
- Actuator - Door Lock - RH - Front
- Actuator - Door Lock - RH - Rear
- Sensor - Acceleration Pedal Position
- Switch - Door Ajar / Interior Lamp
