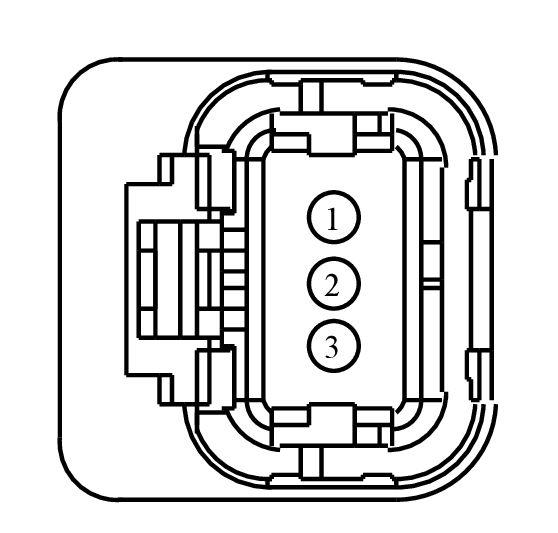

Connector End View (C1180) - CAMSHAFT POSITION (CMP) SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1180 | CAMSHAFT POSITION (CMP) SENSOR | BK | 12A690 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-KA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE143 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # ENGINE OIL QUALITY SENSOR | AU5T-14474-KA | ||||
| 2 | VE706 (BN-BU) | 20 | SENSOR - CAMSHAFT POSITION BANK 1 IN+EX / IN (CMP1) [CID-H] (CID1) | AU5T-14474-KA | ||||
| 3 | RE143 (VT) | 20 | CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 1 | AU5T-14474-KA | ||||
