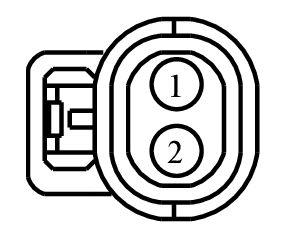

Connector End View (C1083) - EXHAUST GAS RECIRCULATION (EGR) COOLER BYPASS VALVE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1083 | EXHAUST GAS RECIRCULATION (EGR) COOLER BYPASS VALVE | BK | 12A690 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB33 (WH-BN) | 18 | FUSE - 33 OR CIRCUIT BREAKER | N/A | ||||
| 2 | CE457 (BN-GN) | 18 | CTRL MOD. - POWERTRAIN # SOLENOID EGR COOLING BYPASS VALVE | N/A | ||||
