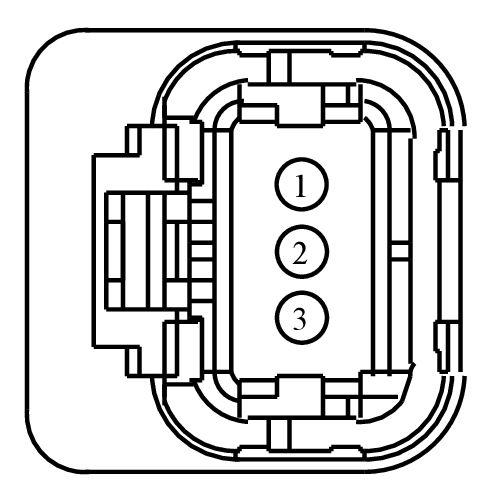

Connector End View (C1073) - FUEL RAIL PRESSURE (FRP) SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1073 | FUEL RAIL PRESSURE (FRP) SENSOR | BK | 12A690 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-KA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE727 (BU-BN) | 20 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | AU5T-14474-KA | ||||
| 2 | RE238 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL TEMP. SENSOR | AU5T-14474-KA | ||||
| 3 | LE238 (GY) | 20 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE SENSOR | AU5T-14474-KA | ||||
