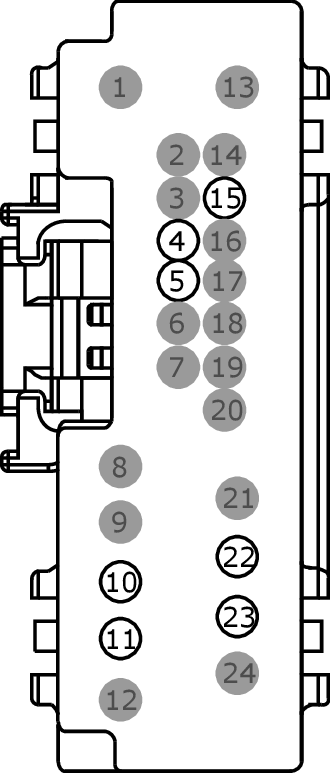

Connector End View (C341I) - DRIVER SEAT MODULE (DSM)
Connector: C341I
Description
DRIVER SEAT MODULE (DSM)
Color
BK
Harness
14D231
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | RPP07 (YE-GN) | 0.50 | CTRL MOD. - SENSOR ADJUSTABLE STEERING COLUMN TELESCOPE (FORWARD/REARWARD) - | |
| 5 | CPP18 (BN-VT) | 0.50 | CTRL MOD. - SOLENOID RAKE (TILT) | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CPP04 (GY-OG) | 0.75 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) UP | |
| 11 | CPP22 (GY-BN) | 0.75 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE FORWARD | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | RPP06 (GN) | 0.50 | CTRL MOD. - SENSOR ADJUSTABLE PEDAL - | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | CPP23 (VT-GN) | 0.75 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) DOWN | |
| 23 | CPP03 (GN-VT) | 0.75 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE REARWARD | |
| 24 | * | * | Not Used |
