Connector End View (C341B) - DRIVER SEAT MODULE (DSM)
Connector: C341B
Description
DRIVER SEAT MODULE (DSM)
Color
Harness
14D231
Base Part #
#N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS07 (GY-BN) | 14 | CTRL MOD. - DRIVER SEAT RECLINE INCLINE | |
| 2 | CBX01 (GN-RD) | 14 | POWER - SEAT # RUN/START | |
| 3 | CBX05 (VT-RD) | 14 | POWER - SEAT # POWER SEAT SWITCH | |
| 4 | CPS08 (VT-OG) | 14 | CTRL MOD. - DRIVER SEAT RECLINE RECLINE | |
| 5 | CBX01 (GN-RD) | 14 | POWER - SEAT # RUN/START | |
| 6 | CBX05 (VT-RD) | 14 | POWER - SEAT # POWER SEAT SWITCH |

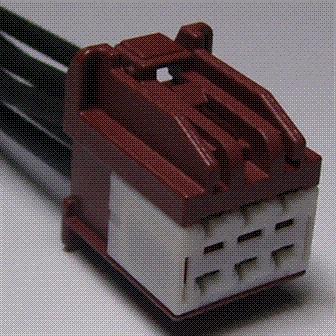

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1335 |
Service Part Number: DU2Z-14S411-JA Gauge: 12 Pin material: Tin Cavities: 6 Vehicle Uses Inverter - DC to AC |
