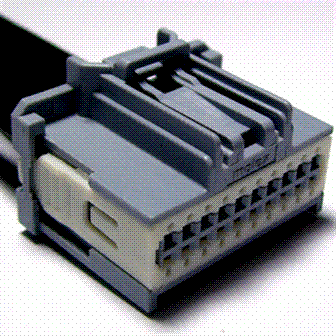

Connector End View (C4452B) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Connector: C4452B
Description
AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Color
Harness
14B644
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RME06 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | 14 speaker |
| 1 | RME83 (YE-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR MID RANGE - | 20 speaker |
| 2 | RME12 (BN-BU) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | 20 speaker |
| 2 | RME29 (BU-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP - (OBSOLETE) | 14 speaker |
| 3 | RME07 (WH-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | 14 speaker |
| 3 | RME82 (BN-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR MID RANGE - | 20 speaker |
| 4 | RME08 (GY-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER - | 14 speaker |
| 4 | RME40 (VT-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER - | 20 speaker |
| 5 | RME08 (GY-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER - | 20 speaker |
| 5 | VME11 (YE-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | 14 speaker |
| 6 | RME10 (WH-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | 14 speaker |
| 6 | RME11 (YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | 20 speaker |
| 7 | RME09 (BN-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | 14 speaker |
| 7 | RME39 (GY-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR TWEETER - | 20 speaker |
| 8 | RME12 (BN-BU) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | 14 speaker |
| 8 | RMEB7 (BU-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR OR LEFT REAR DOOR TWEETER 2 - (OBSOLETE) | 20 speaker |
| 9 | RME96 (BU-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT TWEETER - | 14 speaker |
| 9 | RMEB9 (GN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR OR RIGHT REAR DOOR TWEETER 2 - (OBSOLETE) | 20 speaker |
| 10 | RME02 (YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 1 - | 14 speaker |
| 10 | RME11 (YE-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | 20 speaker |
| 11 | VME06 (GN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | 14 speaker |
| 11 | VME83 (GN-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR MID RANGE + | 20 speaker |
| 12 | VME12 (BN-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | 20 speaker |
| 12 | VME29 (GN-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP + (OBSOLETE) | 14 speaker |
| 13 | VME07 (WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | 14 speaker |
| 13 | VME82 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR MID RANGE + | 20 speaker |
| 14 | VME08 (GN-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER + | 14 speaker |
| 14 | VME40 (BU-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER + | 20 speaker |
| 15 | RME11 (VT-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | 14 speaker |
| 15 | VME08 (GN-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER + | 20 speaker |
| 16 | VME10 (WH-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | 14 speaker |
| 16 | VME11 (VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | 20 speaker |
| 17 | VME09 (WH-GN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | 14 speaker |
| 17 | VME39 (GN-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR TWEETER + | 20 speaker |
| 18 | VME12 (BN-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | 14 speaker |
| 18 | VMEB7 (BU-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR OR LEFT REAR DOOR TWEETER 2 + (OBSOLETE) | 20 speaker |
| 19 | VME96 (GN-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT TWEETER + | 14 speaker |
| 19 | VMEB9 (VT) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR OR RIGHT REAR DOOR TWEETER 2 + (OBSOLETE) | 20 speaker |
| 20 | VME02 (VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 1 + | 14 speaker |
| 20 | VME11 (VT-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | 20 speaker |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1449 |
Service Part Number: FU2Z-14S411-ASA Gauge: 20 Pin material: Tin Cavities: 20 Vehicle Uses Radio - Amplifier |
