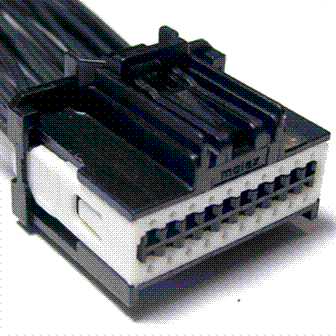

Connector End View (C4452A) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Connector: C4452A
Description
AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Color
Harness
14B644
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RME07 (WH-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | |
| 2 | RME28 (BU-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP - (OBSOLETE) | |
| 3 | RME10 (WH-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | |
| 4 | RMEB6 (YE-GY) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR OR LEFT REAR DOOR MIDRANGE 2 - (OBSOLETE) | |
| 5 | RME01 (GY) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 1 - | |
| 6 | RME29 (BU-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP - (OBSOLETE) | |
| 7 | RME02 (YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 1 - | |
| 8 | RME09 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | |
| 9 | RME06 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | 20 Speaker |
| 9 | RME28 (BN-GN) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP - (OBSOLETE) | 14 Speaker |
| 10 | RME01 (GY) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 1 - | 14 Speaker |
| 10 | RMEB8 (BN-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR OR RIGHT REAR DOOR MIDRANGE 2 - (OBSOLETE) | 20 Speaker |
| 11 | VME07 (WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | |
| 12 | VME28 (GN-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP + (OBSOLETE) | |
| 13 | VME10 (WH-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | |
| 14 | VMEB6 (GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR OR LEFT REAR DOOR MIDRANGE 2 + (OBSOLETE) | |
| 15 | VME01 (GN-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 1 + | |
| 16 | VME29 (GN-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP + (OBSOLETE) | |
| 17 | VME02 (VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 1 + | |
| 18 | VME09 (WH-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | |
| 19 | VME06 (GN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | 20 Speaker |
| 19 | VME28 (BN-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP + (OBSOLETE) | 14 Speaker |
| 20 | VME01 (GN-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 1 + | 14 Speaker |
| 20 | VMEB8 (GY) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR OR RIGHT REAR DOOR MIDRANGE 2 + (OBSOLETE) | 20 Speaker |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1447 |
Service Part Number: FU2Z-14S411-ATA Gauge: 20 Pin material: Tin Cavities: 20 Vehicle Uses Camera - Reverse Park Aid Module - Image Processing Radio - Amplifier |
