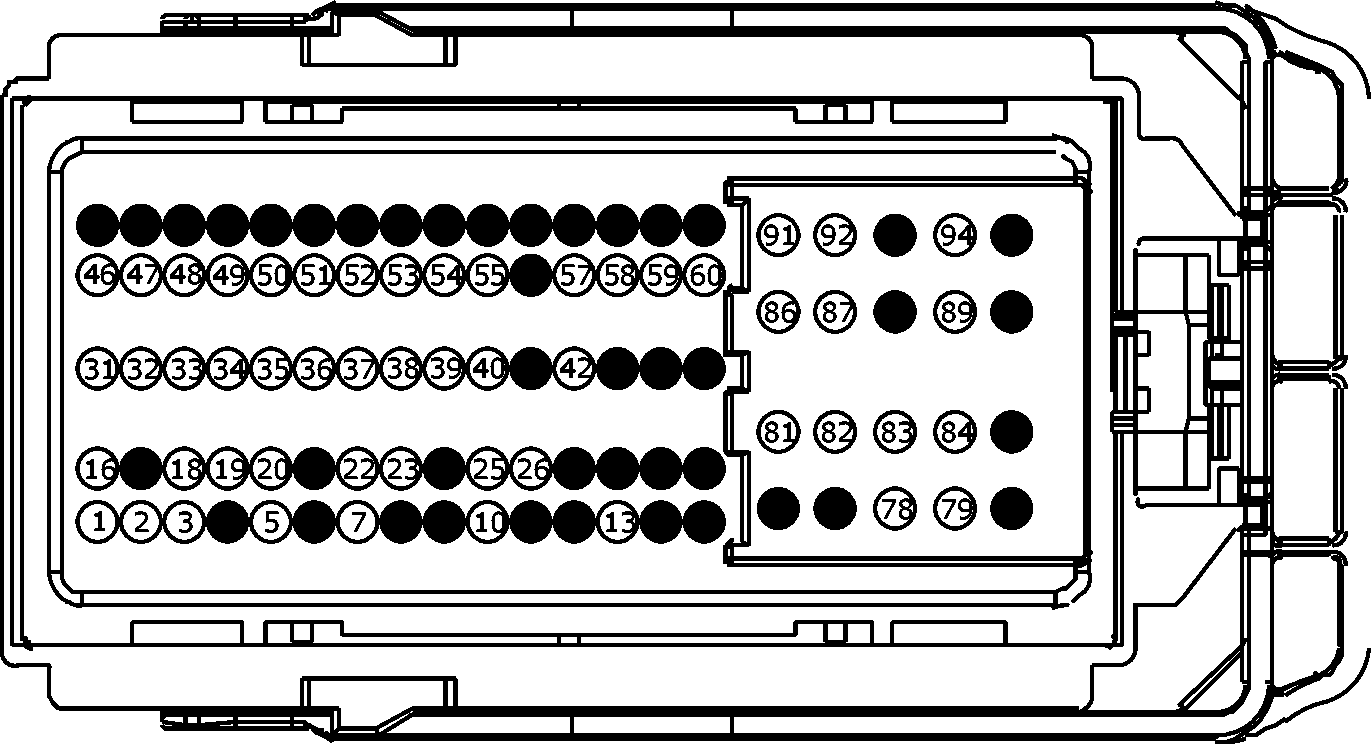

Connector End View (C1915E) - POWERTRAIN CONTROL MODULE (PCM)
Connector:C1915E
Description
POWERTRAIN CONTROL MODULE (PCM)
Color
Harness
12A522
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE235 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. PRE CAT. 1ST OR UNIQUE (HTR11) | |
| 2 | CE167 (YE-OG) | 18 | CTRL MOD. - POWERTRAIN # COOLANT BYPASS SOLENOID VALVE | |
| 3 | LE135 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP) + | |
| 4 | * | * | Not Used | |
| 5 | LE428 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION (TPREF) | |
| 6 | * | * | Not Used | |
| 7 | LE458 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | RE141 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # ENGINE COOLANT TEMPERATURE SENSOR | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | VE712 (YE) | 20 | SENSOR - CYLINDER HEAD TEMPERATURE (CHT) | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | CE421 (VT) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING VALVE 1 (VCT1) | |
| 17 | * | * | Not Used | |
| 18 | RE427 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION (TPRTN) | |
| 19 | RE329 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) - | |
| 20 | RE143 (VT) | 18 | CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 1 - | |
| 21 | * | * | Not Used | |
| 22 | RE405 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | |
| 23 | VE716 (YE) | 20 | SENSOR - ENGINE COOLANT TEMPERATURE (ECT) | |
| 24 | * | * | Not Used | |
| 25 | LE448 (GY-BU) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 1ST (UREF-11) | |
| 26 | VE826 (BN-VT) | 18 | SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2SN-11) | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | * | * | Not Used | |
| 31 | CE422 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # VARIABLE CAMSHAFT TIMING VALVE 2 (VCT2) | |
| 32 | VE779 (YE-GN) | 20 | SENSOR - CRANKCASE PRESSURE | |
| 33 | CE415 (BN-YE) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION COMMAND 2 (TPCMD) | |
| 34 | CE414 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # THROTTLE POSITION COMMAND 1 (TPCMD) | |
| 35 | VE803 (BU-GN) | 20 | SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) + | |
| 36 | VE736 (WH-GN) | 18 | SENSOR - CAMSHAFT POSITION BANK 1 EX | |
| 37 | VE738 (YE-BU) | 18 | SENSOR - CAMSHAFT POSITION BANK 2 EX | |
| 38 | VE727 (BU-BN) | 20 | SENSOR - FUEL RAIL PRESSURE/INJECTION PRESSURE (FRP) (IPS) | |
| 39 | LE451 (BN-YE) | 18 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SIP-11) | |
| 40 | LE452 (GN) | 18 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SIA-11) | |
| 41 | * | * | Not Used | |
| 42 | CMC24 (GY) | 20 | SWITCH - OIL PRESSURE | |
| 43 | * | * | Not Used | |
| 44 | * | * | Not Used | |
| 45 | * | * | Not Used | |
| 46 | CE166 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # COOLANT SHUT OFF SOLENOID VALVE | |
| 47 | CE460 (VT-WH) | 18 | CTRL MOD. - POWERTRAIN # WASTEGATE SOLENOID (WGT_CV) + | |
| 48 | VE917 (BN-YE) | 18 | TURBOCHARGER BYPASS VALVE (TCBV) | |
| 49 | VE711 (YE-VT) | 20 | SENSOR - CRANKSHAFT POSITION (CKPP) + | |
| 50 | CE303 (WH-VT) | 20 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 1 (COP-A) | |
| 51 | CE304 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP-B) | |
| 52 | CE305 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP-C) | |
| 53 | CE306 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP-D) | |
| 54 | RE135 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKPN) - | |
| 55 | CDC15 (VT) | 18 | GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) | |
| 56 | * | * | Not Used | |
| 57 | VE802 (BN-BU) | 20 | SENSOR - KNOCK 2ND BANK 1ST (KS2N) [KSL2-] | |
| 58 | RE324 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2N) [KSL2-] | |
| 59 | VE801 (VT-OG) | 20 | SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1P) [KSL1+] | |
| 60 | RE323 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1N) [KSL1-] - | |
| 61 | * | * | Not Used | |
| 62 | * | * | Not Used | |
| 63 | * | * | Not Used | |
| 64 | * | * | Not Used | |
| 65 | * | * | Not Used | |
| 66 | * | * | Not Used | |
| 67 | * | * | Not Used | |
| 68 | * | * | Not Used | |
| 69 | * | * | Not Used | |
| 70 | * | * | Not Used | |
| 71 | * | * | Not Used | |
| 72 | * | * | Not Used | |
| 73 | * | * | Not Used | |
| 74 | * | * | Not Used | |
| 75 | * | * | Not Used | |
| 76 | * | * | Not Used | |
| 77 | * | * | Not Used | |
| 78 | RE256 (GY-BU) | 16 | CTRL MOD. - POWERTRAIN # FUEL VOLUME CONTROL VALVE (FVCV) - | |
| 79 | CE256 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # FUEL VOLUME CONTROL VALVE (FVCV) + | |
| 80 | * | * | Not Used | |
| 81 | RE206 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) - | |
| 82 | RE207 (GN-VT) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) - | |
| 83 | RE208 (BU) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) - | |
| 84 | RE205 (YE-BU) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) - | |
| 85 | * | * | Not Used | |
| 86 | CE208 (YE-OG) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 4 (INJ) + | |
| 87 | CE206 (GY-YE) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 2 (INJ) + | |
| 88 | * | * | Not Used | |
| 89 | RE134 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) | |
| 90 | * | * | Not Used | |
| 91 | CE205 (GN-BU) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 1 (INJ) + | |
| 92 | CE207 (VT-GY) | 16 | CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 3 (INJ) + | |
| 93 | * | * | Not Used | |
| 94 | LE134 (YE) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | |
| 95 | * | * | Not Used |
