Connector End View (C9047) - TIRE PRESSURE MONITOR (TPM) MODULE
Connector:C9047
Description
TIRE PRESSURE MONITOR (TPM) MODULE
Color
Harness
14335
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 2 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 3 | VPL56 (BU-GY) | 20 | RECEIVER - REMOTE RF | |
| 4 | SBP09 (RD) | 20 | FUSE - 9 OR CIRCUIT BREAKER | |
| 4 | SBP26 (YE-RD) | 20 | FUSE - 26 OR CIRCUIT BREAKER | |
| 5 | * | * | Not Used | |
| 6 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1183 |

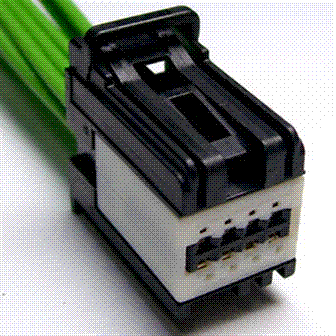

Service Part Number: BU2Z-14S411-AGA Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Module - Tire Pressure Radio - Amplifier |
