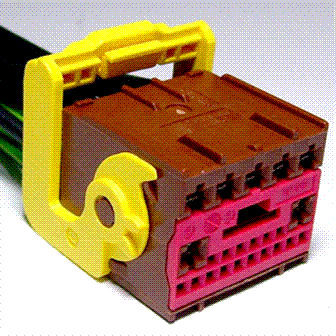

Connector End View (C4392C) - REMOTE FUNCTION ACTUATOR (RFA) MODULE
Connector:C4392C
Description
REMOTE FUNCTION ACTUATOR (RFA) MODULE
Color
Harness
13A409
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VPL56 (BU-GY) | 20 | RECEIVER - REMOTE RF | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | VDB07 (VT-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 5 | VDB06 (GY-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1454 |
Service Part Number: FU2Z-14S411-AMA Gauge: 14 20 Pin material: Tin & Silver Cavities: 23 Vehicle Uses Module - Remote Functions Actuator Module - Remote Functions Receiver Module - Remote Keyless Entry Valve - Damper |
