Connector End View (C4334) - AUXILIARY BLOWER MOTOR
Connector:C4334
Description
AUXILIARY BLOWER MOTOR
Color
Harness
13A409
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CHA05 (BN-WH) | 6 | SWITCH - AUX. BLOWER # REAR | |
| 2 | CHA06 (YE-VT) | 6 | SWITCH - AUX. BLOWER # POSITION LOW |
| Available Pigtail Kits | |

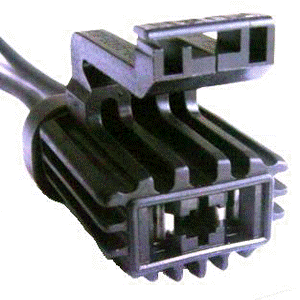

| Pigtail Kit Part Number WPT-104 |
Service Part Number: 1U2Z-14S411-CA Gauge: 12 Pin material: Tin Cavities: 2 Vehicle Uses Motor - Heater/AC Blower (Auxiliary) Motor - Heater/AC Blower (Front) |

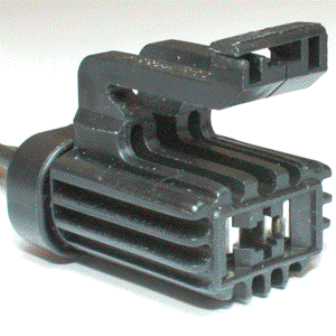

| Pigtail Kit Part Number WPT-861 |
Service Part Number: 5U2Z-14S411-VA Gauge: 10 Pin material: Tin Cavities: 2 Vehicle Uses Module - Radio Power Antenna Module - Remote Keyless Entry Motor - Power Window - RH - Rear |
