Connector End View (C4099) - TRAILER TOW CONNECTOR, 7 PIN
Connector:C4099
Description
TRAILER TOW CONNECTOR, 7 PIN
Color
Harness
14405
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CAT06 (YE) | 12 | CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT (COLOR TO SAE 1239) | |
| 2 | RAT08 (WH) | 6 | CTRL MOD. - TRAILER TOW # RETURN | |
| 3 | CAT19 (BU) | 6 | CTRL MOD. - TRAILER TOW # BRAKES (COLOR TO SAE 1239) | |
| 4 | CAT09 (GN) | 12 | CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT (COLOR TO SAE 1239) | |
| 5 | CAT14 (OG) | 6 | RELAY - TRAILER TOW BATTERY CHARGING (COLOR TO SAE 1239) | |
| 6 | CAT11 (BN) | 12 | CTRL MOD. - TRAILER TOW # PARK LAMPS (COLOR TO SAE 1239) | |
| 7 | CAT16 (GY-BN) | 14 | RELAY - TRAILER TOW BACKUP LAMPS |

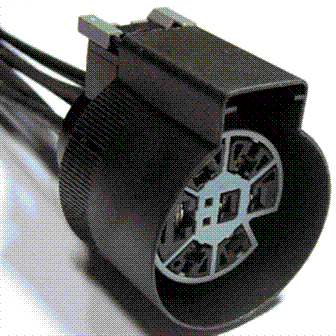

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-975 |
Service Part Number: 3U2Z-14S411-JXB Gauge: 10 12 Pin material: Tin Cavities: 7 Vehicle Uses Trailer Tow - Vehicle Side |
