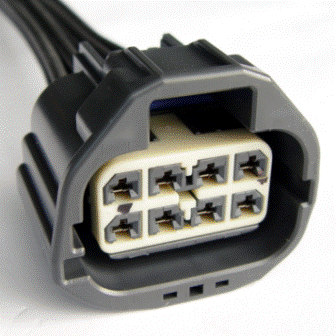

Connector End View (C646) - PASSENGER DOOR WINDOW REGULATOR MOTOR
Connector:C646
Description
PASSENGER DOOR WINDOW REGULATOR MOTOR
Color
Harness
14630
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW62 (BN-VT) | 18 | MOTOR - POWER WINDOW FRONT PASSENGER # QLS FEEDBACK (TEST) | |
| 2 | CBP41 (BU) | 18 | FUSE - 41 OR CIRCUIT BREAKER | |
| 3 | SBP04 (GN-RD) | 16 | FUSE - 4 OR CIRCUIT BREAKER | |
| 4 | CPW19 (VT) | 18 | SWITCH - POWER WINDOW FRONT PASSENGER # DOWN | |
| 5 | GD133 (BK) | 18 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 6 | CPW31 (GN-WH) | 18 | SWITCH - POWER WINDOW FRONT PASSENGER # AUTOMATIC ONE TOUCH | |
| 7 | CPW20 (WH-OG) | 18 | SWITCH - POWER WINDOW FRONT PASSENGER # UP | |
| 8 | GD138 (BK-WH) | 16 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-521 |
Service Part Number: 3U2Z-14S411-TZA Gauge: 12 Pin material: Tin Cavities: 8 Vehicle Uses Fuel Pump/Sending Unit Motor - Power Window - LH - Front Motor - Power Window - LH - Rear Motor - Power Window - RH - Front Motor - Power Window - RH - Rear Relay - Fuel Pump |
