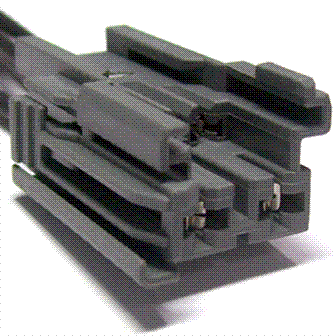

Connector End View (C3187) - DRIVER SEAT RECLINER MOTOR
Connector:C3187
Description
DRIVER SEAT RECLINER MOTOR
Color
GY
Harness
14B719
Base Part #
14547
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS08 (VT-OG) | 12 | CTRL MOD. - DRIVER SEAT RECLINE REARWARD | |
| 2 | CPS07 (GY-BN) | 12 | CTRL MOD. - DRIVER SEAT RECLINE FORWARD | |
| 3 | RPS13 (GN-OG) | 18 | CTRL MOD. - DRIVER SEAT SENSORS POSITION | with Memory, Navigator only |
| 4 | VPS12 (GY-OG) | 18 | SENSOR - DRIVER SEAT RECLINE | with Memory, Navigator only |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1072 |
Service Part Number: AU2Z-14S411-RA Gauge: 14 18 Pin material: Tin Cavities: 4 Vehicle Uses Motor - Power Seat Track Motor - Seat Height (Front) Motor - Steering Column Adjust |
