Connector End View (C3004) - AUXILIARY TEMPERATURE BLEND DOOR ACTUATOR
Connector:C3004
Description
AUXILIARY TEMPERATURE BLEND DOOR ACTUATOR
Color
Harness
13A409
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VH439 (GY-VT) | 20 | SENSOR - DOOR POSITION TEMP. | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | RH111 (GY-BU) | 20 | CTRL MOD. - GENERIC VREF RETURN | |
| 6 | LH111 (BN-WH) | 20 | CTRL MOD. - GENERIC VREF | |
| 7 | CH234 (YE-GN) | 20 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. COIL 2 / OPEN (IF PLUS) | |
| 8 | CH233 (VT-BN) | 20 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. COIL 1 / CLOSE (IF PLUS) |
| Available Pigtail Kits | |

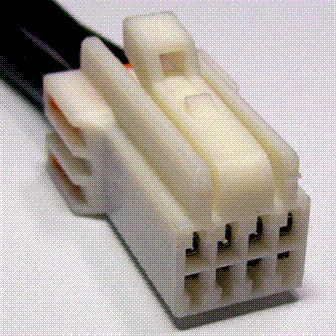

| Pigtail Kit Part Number WPT-1046 |
Service Part Number: 1W3Z-14S411-AC Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses Clock Motor - Heater/AC Blend Door Switch - Message Center |
