Connector End View (C2359) - INSTRUMENT PANEL CENTER SPEAKER
Connector:C2359
Description
INSTRUMENT PANEL CENTER SPEAKER
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VME28 (BN-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP + | |
| 2 | VME15 (GN-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT MIDDLE | |
| 3 | VME29 (GN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP + | |
| 4 | RME28 (BN-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT IP - | |
| 5 | RME15 (GY-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT MIDDLE | |
| 6 | RME29 (BU-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP - |
| Available Pigtail Kits | |

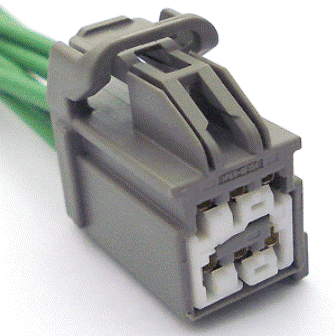

| Pigtail Kit Part Number WPT-962 |
Service Part Number: 3U2Z- 14S411-JBB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses Mating Connector WPT-1299 Switch - Gear Shift Select/Neutral Safety Switch - Overdrive Cancel Switch - Power Sliding Door |
