Connector End View (C149) - BRAKE BOOSTER VACUUM SENSOR
Connector:C149
Description
BRAKE BOOSTER VACUUM SENSOR
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VCA22 (GN-BN) | 20 | CTRL MOD. - SOLENOID IVD ACTIVE BOOSTER - | |
| 2 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT | |
| 3 | CCA22 (GY-YE) | 20 | CTRL MOD. - SOLENOID IVD ACTIVE BOOSTER + |
| Available Pigtail Kits | |

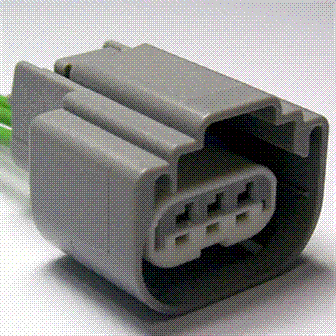

| Pigtail Kit Part Number WPT-1337 |
Service Part Number: 9U2Z-14S411-AB Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Sensor - Brake Booster Travel Sensor - Brake Pressure Sensor - Brake Vacuum Sensor - Manifold Absolute Pressure (MAP) Sensor - Occupant Classification |
