Connector End View (C911) - AUTO-DIMMING INTERIOR MIRROR
Connector:C911
Description
AUTO-DIMMING INTERIOR MIRROR
Color
Harness
17C712
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP38 (GY-BU) | 18 | FUSE - 38 OR CIRCUIT BREAKER | |
| 2 | VDN01 (BU-WH) | 22 | CTRL MOD. - LIN BUS # BCM 1 | |
| 3 | * | * | Not Used | |
| 4 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VMP19 (WH-GN) | 20 | CAMERA - PARKING AID REAR VIDEO + | |
| 9 | CLS28 (BU-WH) | 18 | CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) | |
| 10 | * | * | Not Used | |
| 11 | LRD12 (BU-GY) | 20 | CTRL MOD. - ELECTROCHROMIC MIRROR + | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | RRD12 (BN) | 20 | CTRL MOD. - ELECTROCHROMIC MIRROR - | |
| 16 | RMP19 (BN-VT) | 20 | CAMERA - PARKING AID REAR VIDEO - |

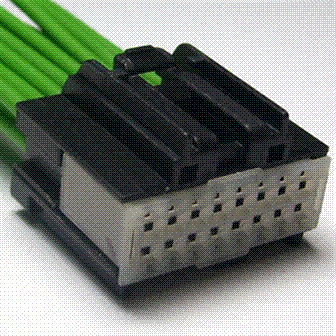

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1294 |
Service Part Number: CU2Z-14S411-AJA Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses Mirror - Rearview Mirror - Rearview (electrochromatic) |
