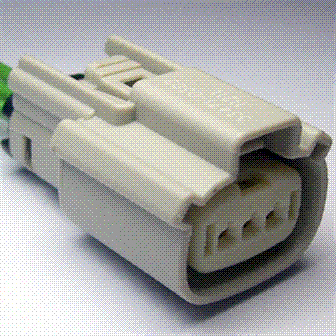

Connector End View (C1750) - DAYTIME RUNNING LAMP (DRL) LH
Connector:C1750
Description
DAYTIME RUNNING LAMP (DRL) LH
Color
Harness
14C212
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB55 (BN-BU) | 14 | FUSE - 55 OR CIRCUIT BREAKER | |
| 2 | GD123 (BK-GY) | 20 | GROUND - FENDER FRONT RIGHT | |
| 3 | CLS30 (VT-WH) | 20 | RELAY - PARK LAMP |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1261 |
Service Part Number: CU2Z-14S411-MA Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Coil - Ignition |
