Connector End View (C1602) - IGNITION COIL-ON-PLUG 2
Connector:C1602
Description
IGNITION COIL-ON-PLUG 2
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD108 (BK-VT) | 16 | GROUND - CHASSIS / BATTERY | |
| 2 | CE304 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP-B) | |
| 3 | CBK04 (VT) | 14 | FUSE - 4 OR CIRCUIT BREAKER (VPWR 4) |

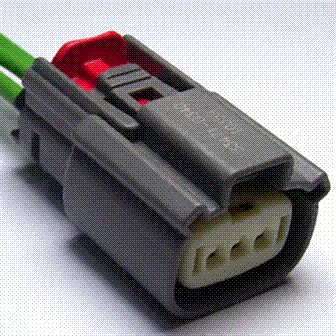

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1284 |
Service Part Number: CU2Z-14S411-AFA Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Coil - Ignition |
