Connector End View (C1454) - MANIFOLD ABSOLUTE PRESSURE AND TEMPERATURE (MAPT) SENSOR
Connector:C1454
Description
MANIFOLD ABSOLUTE PRESSURE AND TEMPERATURE (MAPT) SENSOR
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE740 (VT-GY) | 20 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | |
| 2 | LE423 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) (E-VREF) (VREF1) | |
| 3 | VE804 (GN-BN) | 20 | SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (TMAP) + | |
| 4 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 |

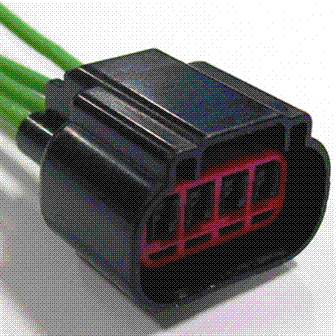

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1339 |
Service Part Number: 3U2Z-14S411-SPC Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses Actuator - Door Lock - Decklid/Liftgate Actuator - Intake Manifold Valve Coil - Ignition Lamp - Front Cornering/Turn Lamp - Park/Turn Sensor - Intake Manifold Runner Control Sensor - Manifold Absolute Pressure (MAP) Sensor - Manifold Pressure/Intake Temperature Sensor - Turbine Shaft Speed Sensor - Turbo Intake Pressure/Temperature Switch - Sliding Door Contact |
