Connector End View (C1285) - HEADLAMP ASSEMBLY RH
Connector:C1285
Description
HEADLAMP ASSEMBLY RH
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS56 (YE-GN) | 20 | LAMP - TURN FRONT LEFT OR COMMON# SIGNAL OUT | |
| 2 | CLS25 (YE-VT) | 20 | CTRL MOD. - TURN LAMP RIGHT FRONT | |
| 3 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | |
| 4 | CBP30 (VT-WH) | 20 | FUSE - 30 OR CIRCUIT BREAKER | |
| 5 | SBB15 (WH-RD) | 4 | FUSE - 15 OR CIRCUIT BREAKER | |
| 6 | * | * | Not Used | |
| 7 | CLF03 (VT-OG) | 20 | CTRL MOD. - BEAM HIGH RIGHT | |
| 8 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | |
| 9 | * | * | Not Used | |
| 10 | GD123 (BK-GY) | 4 | GROUND - FENDER FRONT RIGHT | |
| 11 | CBB55 (BN-BU) | 14 | FUSE - 55 OR CIRCUIT BREAKER | |
| 12 | GD123 (BK-GY) | 18 | GROUND - FENDER FRONT RIGHT | |
| 13 | CLF46 (YE-GY) | 20 | CTRL MOD. - HEADLAMP # ADAPTIVE LIGHTING STEPPER MOTOR SA2 RIGHT (SM DBL SA2 RIGHT) | |
| 14 | CLF49 (WH-GN) | 20 | SWITCH - AUTOLAMP 2 ON (WITH FOG LAMPS) | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |

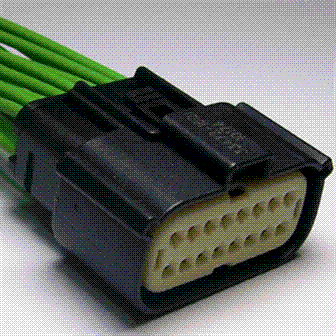

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
