Connector End View (C4477) - INLINE
Inline:C4477
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 14B509
FEMALE
Harness 13A409
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPS49 (BN-GN) | 6 | 13A409 |
| 1 | CPS51 (VT-GY) | 14 | 14B509 |
| 2 | CPS50 (BU-BN) | 6 | 13A409 |
| 2 | CPS52 (YE-GN) | 14 | 14B509 |
| 3 | VPK08 (WH-OG) | 20 | |
| 4 | RPK08 (BN-VT) | 20 |

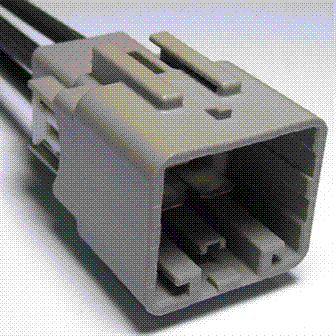

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1408 |
Service Part Number: EU2Z-14S411-XA Gauge: 10 Pin material: Tin Cavities: 4 Vehicle Uses: Mating Connector WPT-1177 Switch - Upfitter |
