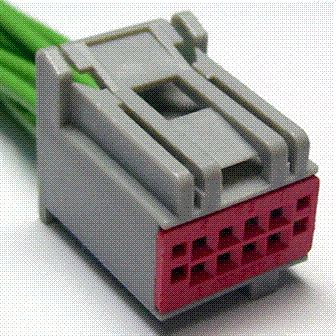

Connector End View (C527) - EXTERIOR REAR VIEW MIRROR SWITCH
Connector:C527
Description
EXTERIOR REAR VIEW MIRROR SWITCH
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP07 (GN) | 18 | FUSE - 7 OR CIRCUIT BREAKER | |
| 1 | SBP07 (GN-RD) | 18 | FUSE - 7 OR CIRCUIT BREAKER | |
| 1 | SBP12 (GN-RD) | 18 | FUSE - 12 OR CIRCUIT BREAKER | |
| 2 | CPM18 (GN-BN) | 18 | SWITCH - POWER MIRROR # RIGHT MIRROR DOWNWARD (IF PLUS) | |
| 2 | CPM21 (YE-VT) | 20 | SWITCH - POWER MIRROR # RIGHT MIRROR UPWARD (IF PLUS) | |
| 3 | GD133 (BK) | 18 | GROUND - PILLAR A LEFT | |
| 3 | GD143 (BK-VT) | 18 | GROUND - PILLAR B LEFT | |
| 4 | CPM22 (GY-BN) | 18 | SWITCH - POWER MIRROR # FOLD/DRIVE TOGGLE | |
| 5 | CPM14 (GY-BN) | 18 | SWITCH - POWER MIRROR # LEFT MIRROR DOWNWARD (IF PLUS) | |
| 5 | CPM17 (BU-GN) | 20 | SWITCH - POWER MIRROR # LEFT MIRROR UPWARD (IF PLUS) | |
| 6 | CPM23 (GY) | 18 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | |
| 6 | CPM23 (GY) | 20 | SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) | |
| 7 | CPM19 (GY-OG) | 18 | SWITCH - POWER MIRROR # RIGHT MIRROR LEFTWARD (IF PLUS) | |
| 7 | CPM20 (BN-WH) | 20 | SWITCH - POWER MIRROR # RIGHT MIRROR RIGHTWARD (IF PLUS) | |
| 8 | CPM15 (VT-OG) | 18 | SWITCH - POWER MIRROR # LEFT MIRROR LEFTWARD (IF PLUS) | |
| 8 | CPM16 (BN-BU) | 20 | SWITCH - POWER MIRROR # LEFT MIRROR RIGHTWARD (IF PLUS) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-998 |
Service Part Number: 3U2Z-14S411-DLB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Radio Radio - Amplifier Switch - Fuel Filler Door Switch - Message Center Switch - Power Mirror Switch - Power Window - Driver Switch - Seat Lumbar Switch - Steering Column Tilt/Telescope Switch - Upfitter |
