Connector End View (C494) - INLINE
Inline:C494
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 14N139
FEMALE
Harness 13A409
| Pin | Circuit | Gauge | Qualifier |
| 1 | RMP07 (GN-WH) | 20 | |
| 2 | VMP15 (YE-GN) | 20 | |
| 3 | LMP07 (BU-WH) | 20 | |
| 4 | CLS45 (BN-GN) | 18 | |
| 5 | CLS37 (WH-BU) | 18 | |
| 6 | VMP14 (WH-OG) | 20 | |
| 7 | VMP16 (YE-GY) | 20 | |
| 8 | VMP17 (YE-OG) | 20 |
| Available Pigtail Kits | |

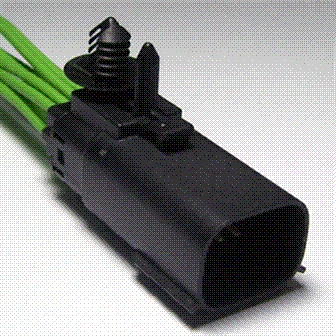

| Pigtail Kit Part Number WPT-1407 |
Service Part Number: FU2Z-14S411-DA Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses: Mirror - Sideview |
| Pigtail Kit Part Number WPT-1415 |
Service Part Number: FU2Z-14S411-DB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses: Mirror - Sideview |
