Connector End View (C352) - POWER SEAT SWITCH, LEFT
Connector:C352
Description
POWER SEAT SWITCH, LEFT
Color
Harness
14A699
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS25 (WH-VT) | 14 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) UP | |
| 2 | GD143 (BK-VT) | 12 | GROUND - PILLAR B LEFT (OBSOLETE) | |
| 3 | CPS23 (GN-VT) | 14 | SWITCH - SEAT ADJUST. DRIVER FORWARD | |
| 4 | SBB74 (YE-RD) | 12 | FUSE - 74 OR CIRCUIT BREAKER | |
| 5 | CPS27 (BU-BN) | 14 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | |
| 6 | CPS28 (GN) | 14 | SWITCH - SEAT ADJUST. DRIVER REARWARD | |
| 7 | CPS26 (YE-BU) | 14 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | |
| 8 | CPS24 (GY) | 14 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT (TILT) DOWN |

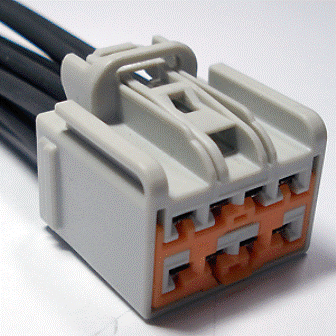

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1043 |
Service Part Number: 3U2Z-14S411-UZB Gauge: 12 Pin material: Tin Cavities: 8 Vehicle Uses Connector - Inline Switch - Door Lock (LH) Switch - Heated Seat - RH - Front Switch - Power Window - Driver Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) Switch - Power Window - RH - Rear Switch - Seat (driver) Switch - Seat (passenger) Switch - Seat Lumbar Switch - Third Row Power Folding Seat |
