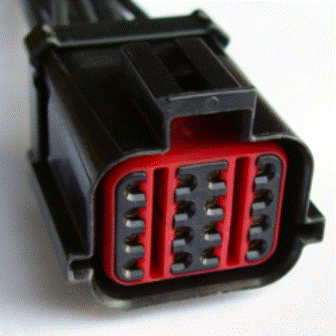

Connector End View (C350) - TRANSFER CASE ASSEMBLY
Connector:C350
Description
TRANSFER CASE ASSEMBLY
Color
Harness
15525
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CCF15 (BN-YE) | 18 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 2 (4WDP) | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CCF14 (GN-OG) | 18 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 1 (4WDP) | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | CCF16 (VT-GN) | 18 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 3 (4WDP) | |
| 10 | RCF09 (BN-WH) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR POSITION RETURN (4WDPRTN) | |
| 11 | * | * | Not Used | |
| 12 | CCF04 (VT-OG) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) | Navigator |
| 13 | CCF17 (WH-OG) | 18 | SWITCH - FOUR WHEEL DRIVE MOTOR # POSITION 4 (4WDP) | |
| 14 | CCF08 (GY-OG) | 14 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CW (4WDM) | |
| 15 | CCF07 (BN-GN) | 14 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CCW (4WDM) | |
| 16 | CCF03 (GY-BN) | 14 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-326 |
Service Part Number: 3U2Z-14S411-JVA Gauge: 14 Pin material: Tin Cavities: 16 Vehicle Uses Motor - Transfer Case Electronic Shift |
