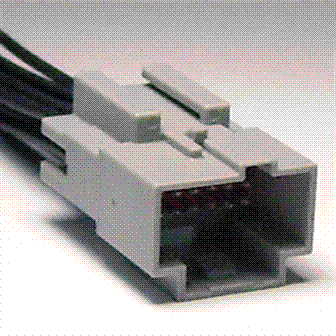

Connector End View (C3245) - FLOOR SHIFTER
Connector:C3245
Description
FLOOR SHIFTER
Color
Harness
14B079
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CET53 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK | |
| 2 | CDC41 (WH-BN) | 22 | SWITCH - SOLENOID KEY LOCK (INHIBIT REMOVAL) | |
| 3 | CET52 (GN) | 22 | SWITCH - TRANSMISSION PARK DETECT | |
| 4 | VLN18 (VT-GY) | 20 | DIMMER - IP/SWITCH ILLUMINATION | |
| 5 | GD143 (BK-VT) | 20 | GROUND - PILLAR B LEFT (OBSOLETE) | |
| 6 | CBP35 (YE-GY) | 22 | FUSE - 35 OR CIRCUIT BREAKER | |
| 7 | CET34 (BN-GN) | 20 | SWITCH - TRANSMISSION CONTROL / OVERDRIVE CANCEL (TCS) | |
| 8 | * | * | Not Used | |
| 9 | CET43 (GY) | 20 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 10 | CET42 (GN-VT) | 20 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 11 | RE407 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | |
| 12 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1185 |
Service Part Number: BU2Z-14S411-AJA Gauge: 18 Pin material: Tin (greased) Cavities: 12 Vehicle Uses Camera - Reverse Park Aid Switch - Gear Shift Select/Neutral Safety |
