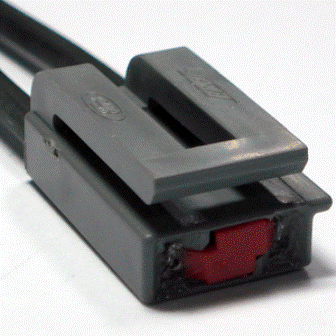

Connector End View (C2502) - CONSOLE FRONT AMBIENT ILLUMINATION
Connector:C2502
Description
CONSOLE FRONT AMBIENT ILLUMINATION
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT (OBSOLETE) | |
| 2 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-999 |
Service Part Number: 3U2Z-14S411-ERB Gauge: 12 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Lamp - Ash Tray Lamp - Courtesy - Door Lamp - Courtesy - Footwell Lamp - Map Lamp - Storage Compartment - Trunk Lamp - Under Hood Motor - Adjustable Pedal Motor - Fuel Filler Door Motor - Moon Roof/Sun Roof Motor - Power Seat Track Motor - Seat Height (Front) Motor - Seat Height (Rear) Motor - Seat Recline Speaker - Subwoofer Switch - Clutch Pedal Position Switch - Deck Lid / Lift Gate Ajar Switch - Fuel Filler Door Switch - Traction Control |
