Connector End View (C2474B) - FRONT CONTROLS INTERFACE MODULE (FCIM)
Connector:C2474B
Description
FRONT CONTROLS INTERFACE MODULE (FCIM)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CCF13 (WH-BU) | 20 | SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) | |
| 2 | * | * | Not Used | |
| 3 | CCA15 (YE-GY) | 20 | SWITCH - IVD/TCS DISABLE | |
| 4 | CET59 (GY-VT) | 22 | SWITCH - HILL DESCENT CONTROL | |
| 5 | RCF13 (WH-BN) | 20 | SWITCH - FOUR WHEEL DRIVE MODE COMMAND (4WDMCS) | |
| 6 | * | * | Not Used | |
| 7 | CPR63 (GY-YE) | 20 | SWITCH - POWER LIFTGATE/DECKLID # OPEN/CLOSE | |
| 8 | GD138 (BK-WH) | 18 | GROUND - COWL SIDE/PILLAR A RIGHT (OBSOLETE) |

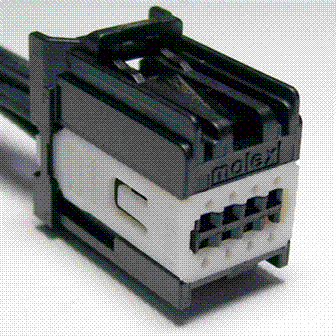

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1457 |
Service Part Number: FU2Z-14S411-AVA Gauge: 20 Pin material: Tin Cavities: 8 Vehicle Uses Module - Front Interface Radio - Amplifier |
