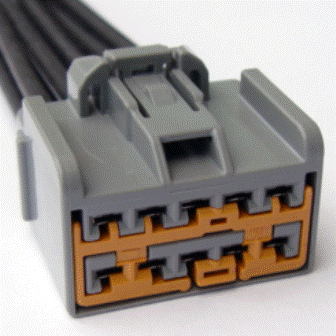

Connector End View (C2280E) - BODY CONTROL MODULE (BCM)
Connector:C2280E
Description
BODY CONTROL MODULE (BCM)
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | |
| 2 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | |
| 3 | CRH02 (BU-WH) | 16 | SWITCH - HORN | |
| 4 | * | * | Not Used | |
| 5 | CLF12 (BN-YE) | 18 | RELAY - FOG LAMPS FRONT | |
| 5 | CLF12 (BN-YE) | 20 | RELAY - FOG LAMPS FRONT | |
| 6 | CBP30 (YE-BU) | 20 | FUSE - 30 OR CIRCUIT BREAKER | |
| 7 | CLF03 (VT-OG) | 20 | CTRL MOD. - BEAM HIGH RIGHT | |
| 8 | CLF02 (GY-BN) | 20 | CTRL MOD. - BEAM HIGH LEFT | |
| 9 | * | * | Not Used | |
| 10 | CBB56 (BU-GN) | 6 | FUSE - 56 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-516 |
Service Part Number: 3U2Z-14S411-TJA Gauge: 12 Pin material: Tin Cavities: 9 Vehicle Uses Switch - Headlamp Switch - Ignition Switch - Multifunction Switch - Seat (driver) Switch - Seat (passenger) Switch - Windshield Wiper / Washer |
